Измеритель длины кабеля РЕЙС-50

Измеритель длины кабеля РЕЙС-50
Цена:17700руб.

Измерители длины кабеля РЕЙС-50 и РЕЙС-50 USB



Назначение

Измеритель длины кабеля РЕЙС-50 это цифровой портативный (карманный) прибор, разработан фирмой СТЭЛЛ для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов.



При разработке этого прибора наша фирма исходила из принципа максимального упрощения пользования прибором, так как основная категория пользователей этих приборов не являются специалистами - измерителями.



Поэтому в приборе РЕЙС-50 фирмой СТЭЛЛ использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.



РЕЙС-50 - это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR - метод) и прибор, работающий по методу измерения сопротивления проводников (DC - метод).



TDR - метод

При использовании TDR – метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света.

Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (точке подключения прибора).



По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме).

По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).



TDR - метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п.



При TDR - методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля.



Однако TDR - метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника).



Разрабатывая прибор РЕЙС-50 мы учли, что часть пользователей могут быть квалифицированными специалистами и захотят провести измерения кабеля более досконально, например проверить правильность результатов режима автоматического измерения длины TDR – методом. Или использовать имеющийся в приборе рефлектометр для других целей, например отыскания повреждений в кабелях.



Для этой цели в приборе РЕЙС-50 кроме автоматического режима измерения длины TDR - методом реализован экспертный (ручной) режим рефлектометра.

В ручном режиме прибор РЕЙС-50 работает как обычный цифровой рефлектометр.



DC - метод

При использовании DC - метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).



Особенность DC - метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией).



При измерении длины кабеля DC - методом прибор лучше подключать сразу к обоим концам жилы кабеля.



Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля.

В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2.



При измерении длины одиночного изолированного проводника прибор нужно подключать к обоим концам кабеля.



Таким образом, при DC - методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR - методе достаточно доступа только с одного конца.



Основные области применения прибора РЕЙС-50

  • Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.
  • Измерение длины кабелей и проводов при торговле ими.
  • Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.
  • Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
  • Прокладка сетей кабельного телевидения и компьютерных сетей.
  • Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.

Дополнительные области применения прибора РЕЙС-50

  • Отыскание повреждений и неисправностей в парах кабеля и проводниках и их локализация путем измерения расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). Далее, если известна топология прокладки кабеля, то можно достаточно точно отыскать место его повреждения.
  • Измерение электрического сопротивления жил кабеля, проводов и различных электрических цепей.
  • Прозвонка электрических цепей.



Отличительные особенности прибора РЕЙС-50



Максимальная автоматизация измерений

Перед измерением длины кабеля оператору необходимо подключить ко входу прибора один из присоединительных кабелей, входящих в комплект поставки, и метод измерения будет установлен автоматически.



Если Вы выбрали для измерения длины кабеля TDR-метод, то перед запуском автоматического измерения прибор РЕЙС-50 предложит Вам установить коэффициент укорочения кабеля, или выбрать его из таблицы.



На случай, если коэффициент укорочения измеряемого кабеля Вам неизвестен, в приборе предусмотрена возможность экспериментального определения коэффициента укорочения по отрезку кабеля известной длины, с сохранением результата во встроенной энергонезависимой памяти с временем хранения не менее 10 лет.

Если Вами выбран DC-метод измерения длины кабеля, то перед запуском автоматического измерения прибор РЕЙС-50 предложит Вам указать материал жилы (Медь или Алюминий) и погонные параметры жилы кабеля (или проводника) такие как: погонное сопротивление, диаметр или AWG.

После этого измерение длины кабеля (провода) прибор выполнит автоматически и высветит длину кабеля крупными цифрами на экране прибора.



За счет максимальной автоматизации измерений прибор РЕЙС-50 позволяет выполнить измерение длины кабеля с удивительной простотой.



Если Вы захотите воспользоваться прибором РЕЙС-50 как обычным универсальным рефлектометром, то Вам достаточно перейти в ручной режим.



Анализируя рефлектограмму можно определить замкнут или разомкнут другой конец кабеля и при помощи двух специальных вертикальных подвижных курсоров измерить длину кабеля, сохранить рефлектограмму в памяти, сравнить ее с ранее измеренной и т.д.

Прибор РЕЙС-50 позволяет установливать, измерять и сохранять в памяти не коэффициенты укорочения (КУ) кабелей.



При измерении кабелей зарубежного производства вместо коэффициента укорочения можно установить фактор скорости (VOP) или половину скорости распространения импульсного сигнала (V/2).



В приборе РЕЙС-50 реализованы все возможности полноценного импульсного рефлектометра.

Минимальные размеры и вес

Измеритель длины кабелей РЕЙС-50 является самым малогабаритным и легким из всех приборов данного класса, как зарубежных так и отечественных.



Практически РЕЙС-50 - это миниатюрный прибор, который можно положить даже в маленький карман.

Это очень удобно как при работе в стесненных условиях, например в переполненном складе, так и на открытой площадке, а также при прокладке кабелей, как летом так и зимой, при ярком солнечном свете и в темноте.

Полноценный графический LCD - экран с управляемой подсветкой

Несмотря на малые габариты прибор РЕЙС-50 оснащен достаточно крупным (для данного корпуса) жидкокристаллическим экраном с разрешением 128х64 пикселей.



Такой экран обеспечивает полноценную индикацию всех режимов и параметров прибора в автоматическом режиме измерения, так и в экспертном (ручном) режиме при TDR-методе.



При этом в автоматическом режиме отображаются все режимы измерения, параметры и крупным шрифтом — результат измерения длины.



В ручном режиме отображаются все параметры и режимы работы прибора, а также рефлектограмма измеряемого кабеля и измерительные курсоры.



Для удобства работы в разных условиях освещенности предусмотрено включение подсветки экрана с регулировкой уровня подсветки.

Подсветка экрана включается с клавиатуры и позволяет выбрать несколько уровней яркости.

Малое энергопотребление

В приборе РЕЙС-50 использованы новые технические решения и приняты все возможные меры для сокращения энергопотребления.



В результате достигнута очень низкая средняя потребляемая мощность, которая составила всего 0,3 Вт.

Питается прибор от 4-х аккумуляторов типоразмера ААА. Вместо аккумуляторов можно использовать батареи типоразмера ААА.

Две модификации прибора: РЕЙС-50 и РЕЙС-50 USB

Измеритель длины кабеля РЕЙС-50 разработан для выпуска в двух модификациях.

Обе модификации приборов предусматривают питание от 4-х встроенных аккумуляторов ААА.

Для питания могут быть использованы также батареи типоразмера ААА.



Для подзарядки аккумуляторов можно использовать три источника: USB порт компьютера, сетевой блок питания с выходным мини-USB разъемом (входит в комплект поставки), блок питания от бортовой сети автомобиля через прикуриватель (в комплект поставки прибора не входит, но можно заказать у нас как дополнительный аксесуар).



Прибор РЕЙС-50 (его первая модификация - без USB) имеет свидетельство об утверждении типа средства измерения (сертификат) и внесена в российский Госреестр средств измерения.



Во второй модификации прибора РЕЙС-50 USB (модификация с USB) результаты измерений, сохраненные в памяти прибора, могут быть переданы в компьютер по интерфейсу USB для анализа, обработки и архивирования.

Встроенная память данных и результатов измерений

В приборе РЕЙС-50 предусмотрена возможность сохранения измеренных значений длин кабелей (в TDR и DC - методах), коэффициентов укорочения, погонных параметров кабелей и рефлектограмм кабелей во встроенной энергонезависимой памяти с временем хранения не менее 10 лет.

Низкая цена

Несмотря на лучшие для данного класса приборов функциональные возможности и технические характеристики и исключительное удобство использования, цена прибора «Измеритель длины кабеля РЕЙС-50» ниже цен аналогичных приборов других производителей.



Приобретая прибор РЕЙС-50 пользователь получает не только два автоматических измерителя длины кабеля двумя методами ( TDR и DC), но и пусть маленький, но полнофункциональный цифровой рефлектометр.



Достоинства измерителя длины кабеля РЕЙС-50



Несомненными достоинствами прибора РЕЙС-50 перед аналогичными приборами как зарубежных, так и отечественных производителей (сравнивались 10 приборов зарубежного и отечественного производства разных фирм, в том числе экспериментальные сравнения) являются следующие:

  • только в приборе РЕЙС-50 реализованы автоматические режимы измерения длины кабеля двумя методами: TDR и DC;
  • только РЕЙС-50 имеет самое высокое разрешение по длине;
  • только РЕЙС-50 при указанных возможностях и параметрах имеет очень низкую потребляемую мощность;
  • прибор РЕЙС-50 имеет: самые малые габаритные размеры при относительно большом экране, самый минимальный вес, невысокую цену.


Технические характеристики прибора РЕЙС-50



Максимальная длина измеряемых кабелей:

до 10000 м (при DC - методе)



до 8000 м (при TDR - методе), при условии что перекрываемое затухание в кабеле не превышает 40 дБ

Разрешение по длине:

не хуже 4 см

Инструментальная погрешность измерения длины:


 TDR - метод (при точной установке коэффициента укорочения):

- не более 1%+1м - в автоматическом режиме,
- не более 0,2% - в ручном режиме.



DC - метод (при точной установке исходных величин):

- не более 0,1%+1 МЗР





Пределы устанавливаемых или измеряемых коэффициентов укорочения (при TDR - методе):

1,000...7,000

Диапазон измеряемых сопротивлений (при

DC - методе):



0 … 10000 Ом

Разрешающая способность измерения сопротивлений (при DC - методе):

0,1 мОм

Измерительный ток (при DC - методе):

до 95 мА

Погрешность измерения сопротивления (при

DC - методе):

0,1% + 1 МЗР

Учет температуры жил (при DC - методе):

Имеется датчик температуры

Сечение жил измеряемых кабелей или проводов (при DC - методе):



0,001...500 кв. мм

Диапазон погонных сопротивлений (при

DC - методе):


0,036...17900 Ом/км

Отображение информации:

LCD дисплей с разрешением 128х64,

с подсветкой

Питание:

4 аккумулятора ААА (или 4 батареи ААА)

Мощность потребления, не более

0,3 Вт

Диапазон рабочих температур

-10....+50 С

Габаритные размеры:

125х80х35 мм

Вес:

0,25кг



Комплект поставки прибора РЕЙС-50


1

Измеритель длины кабеля РЕЙС-50

1

2

Аккумуляторы размера ААА

4

3

Кабель присоединительный с датчиком температуры

(для DC-метода)

1

4

Кабель присоединительный (для TDR-метода)

1

5

Кабель калибровки

1

6

Руководство по эксплуатации

1

7

Сумка для переноски

1

8

Подарок - блок зарядки от сети 220В

1

Примечание. Комплект поставки зависит от модификации. Подробнее смотри здесь.



Присоединительные кабели для РЕЙС-50




Влияние реальных условий на погрешность измерения длины кабеля

Есть несколько составляющих погрешности измерения длины линии приборами с TDR-методом и DC-методом.



Инструментальная погрешность - это та погрешность, которую дает непосредственно прибор, она определяется внутренним построением прибора (схемой, конструкцией и т.д.) и не зависит от действий оператора.



Погрешность задания исходных величин - это погрешность, с которой оператору известен коэффициент укорочения (важно для TDR-метода) измеряемого кабеля, либо та погрешность, с которой оператору известно погонное сопротивление жилы измеряемого кабеля, диаметр жилы, температура жил и т.п. (важно для DC-метода).



Погрешность конструкции кабеля по длине, обусловленная: непостоянством диаметра жил кабеля по длине (важно для DC-метода), непостоянством толщины изоляции по длине (важно для TDR-метода), нестабильность шага повива жил по длине (важно как для DC-метода, так и для TDR-метода).



Погрешность материала жил и материала изоляции, обусловленная: наличием примесей в материале или заменой материала жил при производстве кабеля (важно для DC-метода), заменой материала изоляции при производстве кабеля TDR-метода.



Погрешность длины пар в многопарном кабеле, так как разные пары одного и того же многопарного кабеля могут иметь неодинаковую длину.



Методическая погрешность, обусловленная погрешностью методики измерения, например неточностью установки курсоров по рефлектограмме при измерении длины кабеля в ручном режиме TDR-метода.

Методическая погрешность определяется только правильностью действий оператора, т.е. зависит от его опыта и умения (при ручном TDR-методе), или правильностью алгоритма измерения длины (при автоматическом TDR-методе).



Влияние инструментальной погрешности

Инструментальная погрешнось современных измерителей длины кабеля, к которым относится прибор РЕЙС-50, пренебрежительно мала по сравнению с совокупностью всех других составляющих. Поэтому ее влиянием можно пренебречь.



Влияние погрешности установки исходных величин

Эта погрешность зачастую на практике вносит самый большой вклад в погрешность измерения длины, так как длина кабельной линии рассчитывается как раз на основе этих исходных величин.

Так, если при измерении длины кабеля TDR-методом установить в приборе неточное значение коэффициента укорочения, например отличающееся от действительного значения на 2%, то и погрешность измерения длины кабеля также будет не лучше чем 2%.



Аналогично, если при измерении DC-методом установить неточное значение погонного сопротивления жилы, например отличающееся от действительного значения на 1,5%, то погрешность измерения длины кабеля будет не лучше чем 1,5%.



Также важное влияние на погрешность измерения длины кабеля DC-методом оказывает погрешность установки или измерения температуры жил кабеля.

Так, например, если в приборе установить температуру жил кабеля с погрешностью 1єС, то погрешность измерения длины кабеля таким прибором будет не лучше 0,4%.

Поэтому в приборе РЕЙС-50 погрешность установки температуры составляет 0,1єС.



Измерение же температуры жил кабеля с погрешностью 0,1єС является довольно сложной задачей.

В состав прибора РЕЙС-50 входит датчик температуры с максимальной погрешностью 0,5єС в диапазоне температур от -10 до +85єС.



Таким образом, для достижения минимально возможной погрешности измерения длины кабеля DC-методом в приборе должна быть установлена температура жил кабеля с погрешностью не хуже 0,1єС.



Влияние погрешности конструкции кабеля по длине

Если диаметр жилы кабеля неодинаков по длине, что может быть следствием отклонения процесса производства от нормы, то погонное сопротивление жилы также будет изменяться по длине.

Это приведет к дополнительной погрешности при измерении длины такого кабеля DC-методом.



Если же из-за нарушения процесса производства толщина изоляции или шаг повива жил кабеля будут непостоянными, то непостоянным будет и коэффициент укорочения по длине кабеля.

Это будет причиной дополнительной погрешности при измерении длины кабеля TDR-методом.



Влияние примесей в материале жил и материале изоляции. Влияние занижения диаметра жил

Погонное сопротивление жилы кабеля определяется материалом жилы (алюминий или медь).

Наличие в материале жилы кабеля дополнительных примесей приводит к изменению ее погонного сопротивления и как следствие - к дополнительной погрешности измерения длины кабеля.



Если перед измерением длины кабеля прибором РЕЙС-50 в режиме DC-метода появилось подозрение в отличии материала жилы кабеля от меди или алюминия, то сначала целесообразно определить погонное сопротивление этого кабеля (прибором РЕЙС-50) по отрезку такого же кабеля известной длины.

А уже после этого измерить длину всего кабеля прибором РЕЙС-50.



В последнее время часто встречаются случаи поставки кабеля с заниженным значением сечения проводников по сравнению с паспортными данными (с этикеткой) на кабель.

Причина — производители всеми путями стараются сократить расход материалов (меди или алюминия) на изготовление кабеля.

Для подтверждения этого достаточно замерить диаметр жил кабеля микрометром.



Занижение производителем диаметра проводника приводит к увеличению погонного сопротивления этого проводника и, как следствие, к появлению дополнительной погрешности в измерении длины такого проводника (кабеля) DC-методом.

Так обычно бывает, когда сечение измеряемого кабеля берется из этикетки на кабель.



Если производитель кабелей каждый раз использует разные примеси в материале изоляции, то диэлектрическая проницаемость изоляции каждый раз будет разной.

Это приводит к непостоянству коэффициента укорочения при измерении длин разных партий одного и того-же типа кабеля TDR-методом.



Влияние неодинаковости длины разных пар в многопарном кабеле

Разные пары в многопарном кабеле могут иметь разную длину - в зависимости от расположения пары по отношению к центру сечения кабеля и изменения этого расположения по длине.



В таком кабеле для разных пар будут разными и коэффициенты укорочения и погонные сопротивления жил.

Поэтому, установив один коэффициент укорочения при измерении TDR-методом, для разных пар одного и того же кабеля можно получить неодинаковые результаты измерения длины.



Также неодинаковые результаты можно получить и при измерении разных пар DC-методом.



Влияние методической погрешности измерения

Методическую погрешность при TDR-методе можно считать второй составляющей (после неточного задания коэффициента укорочения), которая существенно влияет на погрешность измерения длины кабеля.



Причина методической погрешности при TDR-методе состоит в том, что длина кабеля определяется по измеренному времени задержки импульса между зондирующим импульсом и импульсом, отраженным от конца кабеля.



Дело в том, что измерение времени задержки при ручном TDR-методе осуществляется посредством фиксации начала зондирующего и начала отраженного импульсов по рефлектограмме, отображаемой на экране прибора.



В ручном TDR-методе фиксация осуществляется при помощи вертикальных курсоров (в современных рефлектометрах, в том числе в РЕЙС-50) или за счет сдвига рефлектограммы (в старых рефлектометрах, например Р5-10).



При ручном TDR-методе правильность фиксации указанных импульсов зависит от ряда факторов: от опыта оператора, от возможностей прибора (возможности растяжки и усиления сигналов, отстройки от помех), от умения оператора пользоваться прибором и т.д.



Поэтому разные операторы, пользуясь одним и тем же прибором и измеряя длину одного и того же кабеля, могут получить разные результаты.



При автоматическом TDR-методе измерение длины кабеля (такой режим есть в приборе РЕЙС-50) фиксация зондирующего и отраженного импульсов производится автоматически по специальному алгоритму.



В приборе РЕЙС-50 применен новый интеллектуальный алгоритм автоматического измерения длины кабеля TDR-методом, который был разработан фирмой СТЭЛЛ специально для этого прибора.

Новый алгоритм позволяет отстроиться от влияния внутренних неоднородностей кабеля и в значительной степени устраняет влияние искажения отраженного импульса на результаты измерения длины.



При использовании режима автоматического TDR-метода влияние человеческого фактора на результаты измерения исключено.

Поэтому результаты измерения длины одного и того же кабеля одним и тем же прибором, но разными операторами получаются одинаковыми.

Кроме того, оператор может даже не иметь никакого опыта работы с прибором.



Выводы

1. Главной составляющей погрешности измерения длины кабеля электронными приборами с DC-методом и TDR-методом является погрешность задания исходных величин (погонных параметров и коэффициента укорочения кабеля).



2. Методической погрешностью DC-метода можно пренебречь.



3. При ручном TDR-методе второй существенной составляющей погрешности измерения длины кабеля является методическая погрешность.



4. Минимизировать методическую погрешность при TDR-методе позволяет введение в прибор автоматического интеллектуального алгоритма измерения длины кабеля.



5. Наиболее полно всем современным требованиям, предъявляемым к электронным измерителям длины кабелей с металлическими проводниками, удовлетворяет прибор «Измеритель длины кабеля РЕЙС-50», разработанный фирмой СТЭЛЛ, г. Брянск, Россия.

Этот прибор может работать в трех режимах: DC-метод, автоматический TDR-метод, ручной TDR-метод.



6. Использование ручного режима при TDR-методе иногда позволяет высококвалифицированному измерителю и опытному пользователю прибором РЕЙС-50 выполнить измерение длины кабеля более точно, чем в автоматическом TDR-методе.



7. Если есть доступ к обоим концам кабеля (лучше когда они находятся в одном месте, например измеряемый кабель - это кабель в бухте или на барабане), то наиболее просто выполнить измерение DC-методом.

При этом и точность измерения можно получить выше, чем при TDR-методе.



8. Использование TDR-метода часто является самым удобным при измерении длины кабеля, доступ к которому возможен только с одного конца.



9. Измерить длину одиночного провода, в том числе изолированного провода в бухте или на барабане, можно только DC-методом.









Как правильно измерить длину кабеля на барабане или в бухте?

Очевидно, что самым точным методом измерения длины кабеля является прямой метод, например с помощью рулетки.

Однако на практике, по ряду причин, пользоваться этим методом крайне затруднительно.

На практике широкое распространение получили методы измерения длины кабеля на барабанах или в бухтах посредством их перемотки, а также два широко-известных косвенных метода измерения длины кабеля на барабане или в бухте без их размотки или перемотки:











1). По сопротивлению жил (миллиомметр); 2). Методом локации (рефлектометр).

Оба этих косвенных метода измерения (DC - метод и TDR - метод) позволяет реализовать измеритель длины кабеля РЕЙС-50.



Каждый из этих двух методов имеет свои достоинства и свои недостатки, а также особенности измерения.

Главная особенность каждого метода состоит в том, что перед измерением длины кабеля нужно устанавливать в приборе для каждого метода определенные исходные данные. Поэтому, если перед измерением Вы о кабеле ничего не знаете, и не можете определить эти исходные данные, то и не сможете измерить его длину с требуемой точностью.



Погрешность измерения длины кабеля прибором РЕЙС-50 в любом из имеющихся 2-х методов измерения складывается из двух составляющих: инструментальной погрешности (погрешность собственно прибора) и методической погрешности (погрешности оператора).



Следует учитывать, что инструментальная погрешность прибора РЕЙС-50 очень мала (см. таблицу "Технические характеристики прибора РЕЙС-50"). Поэтому практически все погрешности измерения зависят от оператора, от правильности установки исходных величин и правильности методики измерения.



Для точного измерения длины кабеля по сопротивлению жил, нужно знать погонное сопротивление этих жил. Или нужно точно знать сечение жилы и материал, из которого она сделана, а также температуру жилы.

Если погонное сопротивление неизвестно, то его можно измерить самим прибором РЕЙС-50, но для этого нужно иметь кусок точно такого-же кабеля с точно известной длиной, например измеренной рулеткой.

Кроме того, для получения точного результата нужно быть уверенным, что сечение жилы равномерно по всей длине кабеля. Нужно быть уверенным также и в том, что жила по всей длине сделана точно из одного и того-же материала.

Если не учитывать указанные факторы, то погрешность измерения может оказаться значительно больше, чем инструментальная погрешность прибора.



Для точного измерения длины кабеля методом локации нужно знать точное значение коэффициента укорочения этого кабеля, который характеризует скорость распространения импульса в кабеле.

Точно знать этот коэффициент  - это главная проблема, возникающая перед измерением длины кабеля.

Дело в том, что указанные коэффициенты для большинства используемых на практике кабелей не указываются в документации на кабель, а должны быть определены экспериментальным путем.

Этот коэффициент зависит от ряда характеристик кабеля, в том числе от материала изоляции кабеля, от равномерности материала этой изоляции по длине кабеля, от повива жил кабеля (т.е. сколько скруток на метр и равномерно ли они распределены по всему кабелю).

Коэффициент укорочения кабеля можно измерить экспериментально самим прибором РЕЙС-50, но для этого нужен отрезок точно такого-же кабеля с точно известной длиной, которую Вы померяли, например, рулеткой.



Однако если Вы даже и измерили коэффициент укорочения самим прибором РЕЙС-50, то для того, чтобы затем точно измерить длину кабеля на барабане или в бухте, нужно быть уверенным, что материал изоляции одинаковый по всей длине кабеля. Нужно быть уверенным также и в том, что скрутка жил по всей длине одинакова.

Кроме того, если вы померяли коэффициент укорочения по отрезку кабеля с известной длиной, но этот отрезок кабеля был при измерении размотан и разложен в линию, то значение полученного коэффициента укорочения может быть иным по сравнению с коэффициентом укорочения такого-же кабеля на барабане или в бухте. Разница особенно сильно заметна для неэкранированного кабеля. Причина - влияние витков кабеля друг на друга, когда кабель смотан в бухту или на барабане.



Возникает вопрос - возможно ли, и если да, то как и в каких случаях, измерять длину кабеля на барабане или в бухте методом локации (рефлектометром)?



Напрашивается ответ, что измерять длину кабеля на барабане или в бухте методом локации можно, но при соблюдении таких требований:

1). Вы точно знаете что оба кабеля (измеряемый кабель на барабане и отрезок кабеля известной длины, используемый для измерения коэффициента укорочения) изготовлены на одном и том-же заводе.

2). Вы точно знаете, что материал изоляции один и тот-же как по всей длине отрезка кабеля, взятого для измерения укорочения, так и в вашей бухте (на барабане).

3). Вы точно знаете, что количество скруток жил на единицу длины в этих кабелях одинаково и одно и то-же по всей длине.

4). Отрезок кабеля, использованный для измерения укорочения, и измеряемый кабель смотаны в точно одинаковые по диаметру и расположению витков бухты или барабаны.

5). Длины отрезка кабеля, использованного для измерения укорочения, и измеряемого кабеля, по длине должны быть одного и того-же порядка.



Если не учитывать эти особенности, то можно получить погрешность измерения методом локации значительно большую, чем инструментальная погрешность прибора РЕЙС-50 в режиме рефлектометра.



Вопросы и ответы

Хотим подобрать прибор для измерения длины кабеля.

Вопрос: "Ваш прибор РЕЙС-50 требует калибровки? Если да, то где мы сможем производить его калибровку? Или калибровку покупатель может производить самостоятельно?"



Сам прибор РЕЙС-50 не требует какой-то калибровки потребителем. Все необходимые калибровки в приборе проводятся автоматически.

Но при измерениях длины кабеля используются коэффициенты (коэффициент укорочения -для TDR метода и погонное сопротивление - для DC метода).

Эти коэффициенты зависят только от характеристик измеряемого кабеля. Прибор РЕЙС-50 использует их для пересчета результата измерения временой задержки - при TDR-метод, или сопротивления - при DC-методе, в единицы длины (метры и т.д.).



Проще всего определить значения необходимого коэффициента опытным путем - по отрезку кабеля известной длины.

Т.е. для каждого типа кабеля необходимо подключить к прибору отрезок кабеля с заранее известной длиной, провести его измерение, далее ввести реальную длину кабеля, а прибор вычислит коэффициент, который можно записать в память прибора под нужным Вам именем.



Далее, при измерении кабельной продукции Вы просто выбираете из таблицы коэффициент для нужного типа кабеля и выполняете измерение.

Эти коэффициенты универсальны, их можно использовать также и в других приборах, работающих на основе TDR и DC метода.


Рефлектометр цифровой РЕЙС-205 (с измерительным мостом)

Рефлектометр цифровой РЕЙС-205 (с измерительным мостом)
Цена:67000руб.

Возможности рефлектометра цифрового РЕЙС-205:

1. Измерения кабельной линии с целью локализации места повреждения

  • обнаружение и точное определение расстояния до места любого повреждения (короткое замыкание, обрыв, низкоомные утечки, высокоомные утечки, понижение изоляции) кабельных линий связи, силовых кабельный линий и любых других кабельных линий локационным методом (методом импульсной рефлектометрии), мостовым методом, волновым методом и методом кратковременной дуги;
  • замена всех отечественных приборов для определения мест повреждения в кабельных линиях: Р5-9, Р5-10, Р5-13, Р5-17, К6Р-5, ЦР-0200, ПКП-5, ИРК-ПРО и многих зарубежных импульсных приборов и мостов фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Riser Bond (США) и других фирм;
  • паспортизация кабельных линий с созданием и сохранением в энергонезависимой встроенной памяти и на компьютере базы данных (паспортов) по рефлектограммам и параметрам обслуживаемых линий;
  • диагностика состояния кабельной линии за счет сравнения рефлектограмм, сопротивления изоляции и других параметров кабельной линии с ранее измеренными значениями (паспортными данными);
  • измерение длины линии (в том числе длины кабеля на бухте или барабане);
  • измерение коэффициентов укорочений и запись их в энергонезависимую память;
  • определение волнового сопротивления линии.


2. Серийные и приемочные измерения кабельных линий

  • измерение сопротивления изоляции;
  • измерение сопротивления шлейфа (петли);
  • измерение оммической асимметрии (разности сопротивлений жил);
  • измерение емкости линии;
  • сохранение измеренных параметров кабельных линий во встроенном запоминающем устройстве и на компьютере.

Области применения

  • Прокладка кабельных линий всех типов
  • Поиск мест повреждений в кабельных линиях всех типов
  • Эксплуатация кабельных линий сельских, городских и междугородних телефонных станций
  • Эксплуатация кабельных линий связи во всех отраслях народного хозяйства
  • Кабельное телевидение и компьютерные сети
  • Эксплуатация линий связи и электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов
  • Паспортизация кабельных линий
  • Диагностика состояния кабельных линий
  • Производство и торговля кабелями

Отличительные особенности

  • Реализация нескольких методов определения мест повреждений в кабельных линиях
  • Низкая инструментальная погрешность измерения - не более 0,2%
  • Цифровая индикация выходного сопротивления
  • Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измерительных схем, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек), подсветкой и подогревом
  • Возможность регулировки яркости и контрастности изображения
  • Отведение большей части экрана (72% площади) под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм
  • Отображение на экране подробных схем подключения линии при измерении мостовым методом упрощает работу с прибором
  • Мощный зондирующий импульс, наличие специального компенсирующего импульса
  • Три рефлектометрических входа для одновременного подключения трех линий
  • Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм
  • Простота и удобство управления
  • Возможность работы при недостаточной освещенности
  • Выход на компьютер
  • Питание: от встроенных аккумуляторов, промышленной сети 85...265В частотой 47...63 Гц или бортовой сети автомобиля 11...15В
  • Небольшое энергопотребление, наличие режима энергосбережения
  • Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку
  • Высокая надежность, прочный пластмассовый корпус
  • Широкий диапазон рабочих температур –10…+50°, (реально, за счет наличия подогрева -20...+50° С)
  • Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях
  • Небольшой вес 2 кг.

Используемые методы измерения

В рефлектометре РЕЙС-205 наряду с традиционным методом импульсной рефлектометрии, при котором надежно и точно определяется длина линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.), дополнительно реализуется мостовой метод измерения.

Мостовой метод измерения - позволяет с высокой точностью измерять сопротивление шлейфа, оммическую асимметрию, емкость линии, сопротивление изоляции, определить расстояние до места высокоомного повреждения (понижения изоляции) или обрыва линии.

Использование мостового метода особенно важно при измерениях кабелей связи и при паспортизации кабельных линий.

Управление и анализ характеристик встроенным микропроцессором
Управлением всем процессом измерения (сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

Наличие специальных многофункциональных кнопок управления, расположенных непосредственно у экрана, и кнопок изменения параметрами позволяет оперативно изменять любой из выбранных параметров.



Режим энергосбережения

При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы.

Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.

Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения.

Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.

При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производится измерение.

Это позволяет при последующем включении прибора сразу войти в прежний режим.



Мощный зондирующий импульс

Амплитуда зондирующего импульса прибора РЕЙС-205 может достигать 25…30В (в зависимости от нагрузки), что важно для обеспечения большого перекрываемого затухания.





Наличие импульса компенсации

В рефлектометре РЕЙС-205 имеется возможность включения импульса компенсации для устранения так называемой “лыжи”, которая появляется на рефлектограмме при измерении кабелей связи с малым сечением и большим погонным сопротивлением жил.













Управление зондирующим сигналом

В приборе РЕЙС-205 обеспечивается два режима управления длительностью зондирующего импульса: зависимый и независимый.

При зависимом режиме управления длительность автоматически изменяется пропорционально диапазону расстояний.

Если выбран независимый режим, то длительность остается неизменной при изменении диапазона измеряемых расстояний.

Независимый режим управления позволяет, в зависимости от типа измеряемой кабельной линии и ее свойств, выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.



Два режима отображения рефлектограммы измеряемой линии

Рефлектометр РЕЙС-205 обеспечивает два режима отображения рефлектограммы измеряемой линии: однооконный и двухоконный режимы.



При однооконном режиме на экране прибора отображается одна рефлектограмма измеряемой линии.

При двухоконном режиме на экране отображаются две рефлектограммы одной линии, причем в верхнем окне - рефлектограмма всей линии, а в нижнем – выбранный участок рефлектограммы той же линии (с усилением и растяжкой) для детального анализа.



Двухкурсорная система отсчета. Низкая инструментальная погрешность

В рефлектометре РЕЙС-205 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.



Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например определить расстояние от кабельной муфты до места повреждения).



Растяжка любого выбранного участка рефлектограммы

Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.



Новые методы измерения и анализа результатов

Новое программное обеспечение и наличие встроенного энергонезависимого запоминающего устройства позволяет существенно повысить эффективность определения повреждений на фоне помех.



При этом выполняются следующие измерения:

  • непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей
  • вывод текущих рефлектограмм на экран и запись в память с присвоением имени
  • вывод на экран из памяти для сравнения двух наложенных рефлектограмм
  • индикация разности рефлектограмм
  • возможность совмещения двух рефлектограмм для снижения методической погрешности
  • аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм


Отображение информации и результатов измерения

Встроенный LCD-индикатор имеет большой экран и обеспечивает индикацию рефлектограмм, измерительных схем, всех параметров и измеряемых величин во всех режимах.

На экране оператору выдаются также подсказки. При неправильных действиях выдается звуковой предупреждающий сигнал.

В приборе специально применен черно-белый жидкокристаллический экран с высокой контрастностью, как наиболее четко отображающий рефлектограмму и всю информацию при ярком солнечном свете.

Для работы в темноте предусмотрено включение подсветки экрана.



Цифровая индикация выходного сопротивления

Прибор РЕЙС-205 имеет цифровую индикацию выходного сопротивления, что позволяет оценить величину волнового сопротивления измеряемой линии и обеспечить правильное сравнение рефлектограмм не только при условии согласования выходного сопротивления прибора с волновым сопротивлением линии, но и при любом рассогласовании указанных сопротивлений.



Запоминание и долговременное хранение результатов измерения

Специальная встроенная энергонезависимая память прибора РЕЙС-205 позволяет запоминать и хранить в памяти при включенном и выключенном питании до 500 рефлектограмм со всеми установленными параметрами системы и именами.

При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.



Информация в энергонезависимой памяти прибора может храниться не менее 10 лет.



Связь с компьютером

Информация из памяти РЕЙС-205 может быть переписана в память компьютера: по стандартному последовательному интерфейсу RS-232 (для приборов, выпущенных до конца 2013 года) и по интерфейсу USB (для приборов, выпускаемых с начала 2014 года).

Возможна обратная загрузка информации.

Для удобства создания в компьютере "библиотеки" рефлектограмм и других измеренных величин им присваиваются имена по аналогии с именами файлов в компьютере.



Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.



Вместе с прибором РЕЙС-205 каждому покупателю отправляется в качестве презента специальный кабель для подключения прибора к компьютеру и программа РЕЙД-7.



Встроенная таблица коэффициентов укорочения различных линий

Наряду с возможностью ручной установки коэффициента укорочения во внутренней памяти прибора РЕЙС-205 имеется таблица для записи коэффициентов укорочения обслуживаемых линий.

При этом имеется возможность оперативного извлечения коэффициента укорочения нужной линии и его использования при измерении.



Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора.

При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.



Измерение параметров кабельных линий

В режиме мостового метода прибор РЕЙС-205 позволяет измерить параметры кабельной линии: сопротивление шлейфа, сопротивление изоляции и ёмкость.





Измерение сопротивления шлейфа (петли)



Шлейф (петля) - это две жилы, закороченные на конце.

Прибор РЕЙС-205 имеет 3 специальных разъёма для подключения измеряемых жил кабеля. Сопротивление шлейфа может быть измерено для любой пары из трех жил, подключенных к разъёмам прибора.








Измерение расстояния до обрыва или конца линии мостовым методом переменного тока

РЕЙС-205 позволяет измерить ёмкость оборванной жилы и, используя информацию об известной длине исправной жилы или о погонной емкости линии, определить расстояние до места обрыва.



Измерение расстояния до места короткого замыкания или длины линии мостовым методом постоянного тока

РЕЙС-205 позволяет измерить сопротивление шлейфа, или суммарное сопротивление двух жил, закороченных в месте дефекта.

Используя измеренное значение сопротивления и информацию о погонном сопротивлении жил, РЕЙС-205 позволяет определить расстояние до места короткого замыкания, или длину линии (если линия была закорочена на конце).





Измерение сопротивления изоляции. Использование РЕЙС-205 в качестве омметра и мегомметра

Прибор РЕЙС-205 может быть использован для измерения сопротивления изоляции жил кабеля или как обычный омметр и мегомметр.





Измерение мостовым методом расстояния до места утечки (понижения изоляции)

РЕЙС-205 позволяет измерить расстояние до места высокоомного повреждения (утечки) мостовым методом. Такие повреждения невозможно измерить рефлектометрическим способом.



Использование РЕЙС-205 в качестве вольтметра

Прибор РЕЙС-205 может быть использован в качестве вольтметра постоянного или переменного напряжений. Диапазон измеряемых напряжений составляет 0...200В. Режим измерения напряжений позволяет оценивать наличие наведенных и посторонних напряжений на измеряемой линии.

Универсальность питания

Возможность питания рефлектометра РЕЙС-205 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.



В рефлектометре РЕЙС-205 использованы широко распространенные аккумуляторы типа АА.

(Приведенные выше рефлектограммы и схемы подключения линий скопированы с экрана прибора РЕЙС-205)



Технические характеристики прибора РЕЙС-205:

1. Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):
12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, ... 102400 м
Коэффициент укорочения: установка или измерение в пределах 1,000...7,000

имеется встроенная таблица коэффициентов укорочения
Зондирующие сигналы: импульс 7 В (25 В), длительность 10 нс...30 мкс
Выходное сопротивление: 30...420 Ом, с отображением величины на экране
Перекрываемое затухание: не менее 80 дБ
Инструментальная погрешность измерения расстояния: не более 0,2 % , а на диапазонах более 800 метров - не более 0,1%
Разрешающая способность по расстоянию при укорочении 1,5: не хуже 3 мм (только в нашем рефлектометре)!!!
Система отсчета: при помощи двух вертикальных курсоров: нулевого и измерительного
Режимы измерения: Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3;

Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память

Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память

Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)
Растяжка: Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза
Память: Возможность запоминания до 500 рефлектограмм со всеми параметрами прибора
Время хранения информации во внутренней памяти:   не менее 10 лет
Отстройка от аддитивных помех и шумов: Аналоговая фильтрация за счет подключения фильтра нижних частот

Усреднение посредством цифрового накопления
Отстройка от синхронных помех: При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)

При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
Отображение информации: Рефлектограммы и результаты цифровой обработки отображаются в графическом виде

Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде
Экран: Встроенный жидко-кристаллический экран с высокой контрастностью, специально подобранный для четкого отображения при ярком солнечном свете, размер экрана 115х90мм, количество точек 320х240, возможность включения подсветки для работы в темноте
Калибровка по расстоянию: Автоматическая - при включении питания
Питание: встроенные аккумуляторы

сеть переменного тока напряжением 85...265 В, 47...63 Гц

бортовая сеть автомобиля 11...15 В
Условия эксплуатации: По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +50°С
Габаритные размеры: 275 х 160 х 65
Масса: Не более 2 кг, с учетом встроенных аккумуляторов

2. Режим "МОСТОВОЙ МЕТОД"

Измеряемый параметр Диапазон измерения Погрешность измерения
Сопротивление шлейфа 0,1 Ом ...20 КОм

20 … 100 КОм
0,1 %

0,2 %
Оммическая асимметрия 0,1 Ом ... 100 Ом 0,2 %
Емкость линии 1 нФ ... 3 мкФ 2 %
Сопротивление изоляции 10 кОм ... 1 ГОм

1 ГОм … 10 ГОм

10 ГОм … 50 ГОм
5 %

10 %

не нормируется
Расстояние до места повреждения (понижения изоляции, утечки) 100 км
 (при погонном сопротивлении
 100 ом/км)
0,2 … 1 % от длины кабеля
 (в зависимости от сопротивления утечки)
Отображение информации Режимы измерения, измерительные схемы и измеренные параметры отображаются в графическом, символьном и алфавитно-цифровом виде на экране прибора
Режимы измерения: непосредственное измерение, работа с памятью, передача и прием информации с компьютера
Внутренняя память Запоминание и долговременное хранение: результатов измерения не менее 100 кабелей с измерительными схемами, параметров не менее 50 кабелей

1


Рефлектометр портативный цифровой РЕЙС-105М1

Рефлектометр портативный цифровой РЕЙС-105М1
Цена:39530руб.



Рефлектометр портативный цифровой РЕЙС-105М1



Назначение

Портативный цифровой рефлектометр РЕЙС-105М1 заменяет прибор РЕЙС-105М, является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных фирмой СТЭЛЛ для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17 (это старые разработки специалистов фирмы СТЭЛЛ).

РЕЙС-105М1 - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией.



Метод рефлектометрии
Прибор РЕЙС-105М1 работает по методу импульсной рефлектометрии (локационный метод).
С прибора в линию посылается короткий зондирующий импульс, который распространяется по линии со скоростью, близкой к скорости света. Встречая в линии неоднородности (муфты, ответвления, нарушения изоляции и т.п.) импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью.
По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.).

Прибор РЕЙС-105М1 позволяет:

  • Убедиться в отсутствии обрыва или короткого замыкания в линии.
  • Обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.).
  • Определить характер повреждения (обрыв, короткое замыкание и др.).
  • Измерить расстояние до места повреждения или неоднородности.
  • Измерить длину линии, в том числе длину кабеля на барабане или в бухте.
  • Измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной.
  • Определить расстояние до места перепутывания жил в кабеле.
  • Оценить величину волнового сопротивления линии.
  • Записать и хранить измереную информацию в памяти прибора. Выполнить паспортизацию линии.
  • Передать информацию в компьютер и считать из компьютера

Области применения

  • Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике и т. п.
  • Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность.
  • Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС.
  • Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение.
  • Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов.
  • Кабельное телевидение и компьютерные сети.
  • Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.
  • Производство и торговля кабелями.



РЕЙС-105М1 - это рефлектометр с лучшими для данного класса параметрами и широкими функциональными возможностями.

Использование последних достижений науки и техники позволили специалистам фирмы СТЭЛЛ получить в этом приборе оптимальное соотношение наилучших характеристик рефлектометров:



  • прямое управление всеми основными параметрами
  • большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров;
  • низкая погрешность измерения - не более 0,2 %;
  • высокая разрешающая способность - не хуже 2 сантиметров;
  • реализация и улучшение всех функций больших рефлектометров
  • большая внутренняя энергонезависимая память (более 200 рефлектограмм);
  • связь с компьютером по интерфейсу RS-232; мощная программа обработки информации на компьютере;
  • встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы;
  • простота и удобство пользования, малые габариты и вес (0,7 кг);
  • автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление

Преимущества рефлектометра РЕЙС-105М1 по сравнению с РЕЙС-105Р:

1. Прямое управление основными параметрами



Прямое управление всеми основными параметрами прибора – это пожелание многих пользователей цифровыми рефлектометрами при измерениях на линиях.

До сих пор прямое управление параметрами из отечественных приборов было возможно только у наших старых широко известных аналоговых рефлектометров Р5-10 и Р5-13. Каждый параметр в этих приборах изменялся конкретной ручкой или переключателем, причем все они были подписаны.



В новом рефлектометре РЕЙС-105М1 идея прямого управления основными параметрами рефлектометра реализована на современном уровне - на основе герметичной клавиатуры с тактильным эффектом.



Все основные параметры рефлектометра выведены на клавиатуру и подписаны.



Теперь для изменения необходимого параметра не нужно вызывать меню или переключать какие-либо клавиши для управления выбранным параметром. Любой основной параметр можно изменить сразу.

При нажатии на кнопку изменения какого-либо параметра прибор автоматически вызывает отображение величины этого параметра на экране.



За счет прямого управления основными параметрами новый рефлектометр РЕЙС-105М1 позволяет выполнить все основные измерения на линиях в несколько раз быстрее, чем другими цифровыми рефлектометрами.



2. Удобное размещение кнопок и новый дизайн клавиатуры



Удобное размещение кнопок и новый дизайн клавиатуры рефлектометра РЕЙС-105М1 делает прибор более удобным в работе и обеспечивает современный внешний вид. При этом сохранен стилевой элемент приборов фирмы СТЭЛЛ - овальный клавиатурный джойстик.



3. Управление подсветкой экрана и мощным импульсом с клавиатуры



Включение подсветки экрана и мощного зондирующего импульса в новом приборе РЕЙС-105М1 производится напрямую с клавиатуры.



4. Введение режима быстрой записи в память



В приборе РЕЙС-105М1 кнопка ПАМЯТЬ размещена на передней панели и введен новый режим быстрой записи в память. В этом режиме оператору не нужно вводить имя рефлектограммы, оно присваисается автоматически. Режим быстрой записи особенно удобен при измерениях с записью в память большого количества рефлектограмм.



5. Повышение герметичности прибора



Переключение режимов входов (Общий или Раздельный) в приборе РЕЙС-105М1 также можно выполнить с клавиатуры. Теперь в корпусе прибора РЕЙС-105М1 (по сравнению с РЕЙС-105Р) нет отверстий, нарушающих герметичность прибора.



6. Улучшение измерений за счет импульса компенсации



В рефлектометре РЕЙС-105М1 к зондирующему импульсу добавлен импульс компенсации. Необходимость импульса компенсации доказана многолетней эксплуатацией наших старых приборов Р5-10. Такой импульс имеется и в приборе РЕЙС-205. Импульс компенсации прежде всего необходим при измерениях протяженных линий с большим затуханием.



7. Сохранение положения ручки "ВЫХОДНОЕ СОПРОТИВЛЕНИЕ" в памяти



При сохранении рефлектограммы в памяти прибора РЕЙС-105М1 имеется возможность одновременно записать в память положение ручки "ВЫХ СОПР". Такая возможность позволяет более точно сравнить рефлектограмму линии с рефлектограммой из памяти.



8. Введение отдельной защиты второго входа



В приборе РЕЙС-105М1 введена отдельная защита второго входа рефлектометра.

Теперь оба входа рефлектометра совершенно равноценны.



9. Введение индикации уровня заряда аккумулятора



10. Включение в комплект поставки

В комплект поставки прибора РЕЙС-105М1 включена  обработки рефлектограмм на компьютере, имеющая большие возможности.



11. Новый корпус блока питания-зарядки



Блок питания-зарядки прибора РЕЙС-105М1 теперь выпускается в специальном импортном корпусе.



12. Цена снижена



Цена прибора РЕЙС-105М1 ниже чем у прибора РЕЙС-105М.



Достоинства рефлектометров группы РЕЙС-105

  • Могут заменить многие импульсные приборы для определения мест повреждения в кабельных линиях: Р5-1А, Р5-5, Р5-8, Р5-9, Р5-10, Р5-13, Р5-17, все другие рефлектометры производства России и многие приборы фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Bicotest (Англия), фирмы Tektronix (США), фирмы Riser Bond (США), фирмы Metrohm (Англия).
  • Позволяют измерять длину линии, подключенной к выходу, расстояние до места обрыва, короткого замыкания, утечки или продольного сопротивления
  • Упрощают определение нарушения изоляции и наличия повреждения в линии
  • Обеспечивают возможность измерения коэффициента укорочения линии
  • Впервые обеспечивают возможность записи коэффициентов укорочений во встроенную память
  • Позволяют запоминать большое количества рефлектограмм во встроенной памяти позволяют обойтись при измерениях в полевых условиях без компьютера
  • Обмен информацией и программное управление от компьютера по интерфейсу RS-232.



Программное управление процессом измерений
Считывание рефлектограмм, управление всеми параметрами, обработка, запоминание информации и отстройка от помех производится встроенным вычислительным устройством под управлением специальной операционной системы, разработанной фирмой СТЭЛЛ.
Все основные параметры и функции выбираются и устанавливаются непосредственно с клавиатуры прибора.
Все меню и текстовые сообщения могут выдаваться как на русском (по умолчанию), так и на английском языках.

Автоматическое / ручное управление длительностью зондирующего сигнала
В приборе РЕЙС-105М возможны два режима управления длительностью зондирующего импульса: автоматический и фиксированный.



Автоматический режим управления устанавливается при включении питания. При этом длительность автоматически изменяется пропорционально диапазону расстояний.
При фиксированном режиме (режим ручного управления) длительность зондирующего импульса не изменяется при переключении диапазона.
Ручное управление длительностью позволяет оператору установить длительность импульса, оптимальную для измеряемой линии и получить максимальную разрешающую способность для конкретного измеряемого расстояния.

Наличие импульса компенсации
При включении импульса компенсации зондирующий сигнал становится сложным и состоит из двух частей: зондирующего импульса и импульса компенсации.

Импульс компенсации нецелесообразно использовать при малых длинах измеряемых линий. Поэтому в приборе его можно включить при установленном диапазоне измерения расстояний более 800 метров. Импульс компенсации позволяет: во-первых, при работе на больших усилениях снизить влияние искажение рефлектограммы (влияние “лыжи”) после зондирующего импульса, во-вторых, при измерениях удаленных неоднородностей или повреждений получить максимальную разрешающую способность за счет уменьшения “расползания” длительностей отраженных импульсов.

Индикация уровня заряда аккумулятора
В приборе РЕЙС-105М1 имеется возможность контроля уровень заряда аккумулятора, что особенно важно при подготовке к работе в полевых условиях.

Высокая разрешающая способность и низкая погрешность
Возможность установки малой длительности зондирующего сигнала (не более 8 наносекунд) и малая дискретность считывания сигналов обеспечивают высокую разрешающую способность рефлектометра.





Режим растяжки любой точки рефлектограммы в больших пределах позволяет отсчитать расстояние до дефекта с высокой точностью.




Двухкурсорная система отсчета расстояния
Измерение расстояния до места повреждения (неоднородности) или между любыми произвольными точками рефлектограммы, например между местом повреждения и муфтой, легко выполнить при помощи двух вертикальных курсоров.

В месте нахождения любого из курсоров можно произвести детальный просмотр рефлектограммы и более точное измерение. Для этого вокруг курсора увеличивают растяжку в 2, 4, 8, 16 …и т.д. раз. При этом погрешность измерения расстояния уменьшается в соответствующее количество раз.

Автоматический и ручной выбор диапазонов и измерение расстояния
Если включен режим АВТОПОИСК, то при подключении к измеряемой линии диапазон измерения автоматически устанавливается таким, чтобы рефлектограмма всей линии укладывалась на экране прибора. При этом производится автоматическое измерение расстояния до конца линии и отображение его на экране.

При включении питания устанавливается ручной режим, при котором переключение диапазонов измерения производятся оператором.

Встроенная таблица коэффициентов укорочений
Прибор РЕЙС-105М1 позволяет устанавливать или измерять коэффициент укорочения.




Встроенное запоминающее устройство впервые из импульсных рефлектометров позволяет записывать и сохранять во встроенной энергонезависимой памяти коэффициенты укорочения используемых потребителем линий (до 64 коэффициентов со своим именем, маркой или типом). Эти данные могут быть записаны изготовителем или самим потребителем.

Отображение информации на графическом ЖК дисплее
Графический ЖК индикатор с подсветкой и структурой 128х64 точки (70х40 мм) обеспечивает отображение рефлектограмм, режимов и параметров в графическом и алфавитно-цифровом виде.




Запоминание и хранение результатов измерения

В приборе РЕЙС-105М1 реализованы 2 режима записи рефлектограмм в память:

  • с фиксированной относительной погрешностью (0,78% от длины линии);
  • с погрешностью, уменьшенной в 2, 4, 8, 16, 32 или 64 раза.

Во втором режиме рефлектограмма линии запоминается более подробно: например линия длиной 1000 метров может быть сохранена в памяти с дискретностью 12 см. Этот режим позволяет проводить “паспортизацию” линий.








Вместе с рефлектограммой в памяти сохраняется имя линии, присвоенное потребителем при записи, и все измерительные параметры.

Информация в памяти прибора сохраняется не менее 10 лет, в том числе при отключении встроенных аккумуляторов.



Сохраненную в памяти информацию можно использовать для сравнения с текущим состоянием линии или переписать во внешний компьютер. Имеется режим сравнения и вычитания двух рефлектограмм из памяти. При этом сравнение и вычитание может быть реализовано для рефлектограмм с линии и из памяти. При сравнении линии с памятью предварительно производится автоматическая настройка прибора по параметрам из памяти.

Сопряжение с компьютером по интерфейсу RS-232
Вся информация из памяти прибора РЕЙС-105М1 может быть переписана в память компьютера по интерфейсу RS-232. В компьютере может быть произведена дополнительная обработка или создана “библиотека” рефлектограмм обслуживаемых линий. Можно переписать рефлектограммы из компьютера в прибор.

Созданная "библиотека" обслуживаемых линий позволяет ускорить и упростить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". Обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.

В комплект поставки прибора РЕЙС-105М1 входит программа РЕЙД-7 для работы с компьютером.

Автоматическая калибровка. Автоотключение питания при отсутствии команд
Автоматическая калибровка обеспечивает низкую инструментальную погрешность.

Прибор имеет кнопочное управление. При отсутствии команд от оператора в течении 4 минут прибор автоматически отключается, все режимы измерения сохраняются. При последующем включении прибор автоматически возвращается к прежнему режиму.

Мощный зондирующий импульс. Компенсация затухания сигналов
При включении мощного зондирующего импульса перекрываемое прибором РЕЙС-105М1 затухание увеличивается примерно на 20 дБ.

Удобство и простота пользования
Прибор спроектирован с учетом максимального упрощения пользования. Для этого все возможные операции и настройки автоматизированы. Для освоения прибора достаточно немного поработать с ним. При неправильных действиях оператора прибор выдает соответствующие подсказки и предупреждения.






Всегда есть возможность скорректировать неправильное действие.

Малые габариты и вес, универсальность питания
Особыми достоинствами прибора являются небольшие габариты и вес. При этом функциональные возможности РЕЙС-105М1 выше, а параметры лучше чем у многих больших рефлектометров.

Компактность, малый вес, наличие автономного питания и низкое потребление играют особую роль при использовании прибора при разъездном характере работы: в полевых условиях, в автолабораториях, на подстанциях, в шахтах, на судах, в самолетах и других труднодоступных местах. Прибор РЕЙС-105М1 позволяет обойтись в полевых условиях без компьютера.

Прибор РЕЙС-105М1 поставляется в комплекте с аккумуляторами.

Прибор удобен также и при работе в лабораторных условиях с питанием от сети, а также при совместной работе с компьютером.

(Все приведенные выше рефлектограммы и меню скопированы с экрана прибора РЕЙС-105М1).



Технические характеристики прибора РЕЙС-105М1

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):
12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600м.

Возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания).
Коэффициент укорочения: Установка или измерение в пределах 1,00...7,00
Имеется встроенная таблица - до 64 коэффициентов укорочений линий
Возможность записи и сохранения в памяти коэффициентов укорочений, имеющихся или измеренных потребителем
Зондирующие сигналы: Импульс амплитудой 4…20 В, длительностью 8 нс...15 мкс (дискрет 4 нс)
Автоматическая или ручная установка длительности
Выходное сопротивление: 20...450 Ом, плавно регулируемое
Перекрываемое затухание: 60…80 дБ (в зависимости от амплитуды зондирующего импульса)
Инструментальная погрешность измерения расстояния: не более 0,2 %
Разрешающая способность: не хуже 2 см !!!
Система управления прибором: уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений более чем в два раза по сравнению с рефлектометрами других фирм
Система отсчета: при помощи двух вертикальных курсоров: нулевого и измерительного
Режимы измерения: Нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов;

Сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память);

Разность - вычитание рефлектограмм;

Связь - Отображение рефлектограммы с входа 2 при зондировании по входу 1
Растяжка: Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131072 раза
Память: Возможность запоминания более 200 рефлектограмм. 2 режима запоминания
Время хранения информации во внутренней памяти:   не менее 10 лет
Борьба с помехами и шумами: Отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз).
Отстройка от синхронных помех
Отображение информации: Рефлектограммы и результаты обработки отображаются в графическом виде

Режимы, параметры и информация - в алфавитно-цифровом и символьном виде
Дисплей: Встроенный, на основе ЖК панели 128х64 точки, высокая контрастность, в том числе при ярком солнечном свете, подсветка для работы в темноте
Калибровка:   Автоматическая
Питание: Сеть переменного тока 85...265 В, 47...400 Гц. Встроенные аккумуляторы.
Энергопотребление: не более 2,5 Вт
Условия эксплуатации: Диапазон рабочих температур: -10° С... +50° С
Габаритные размеры: 106 х 224 х 40 мм
Масса: Не более 0,75 кг (со встроенными аккумуляторами)


Комплект поставки

1 Прибор РЕЙС-105М1 (со встроенными аккумуляторами) 1
2 Блок питания - зарядки от сети 220В 1
3 Кабель присоединительный 2
4 Кабель соединительный (длина 2 метра) 2
5 Кабель связи с компьютером 1
6 Кабель для контроля частоты встроенного калибратора 1
7 Тройник и нагрузка 50 Ом для поверки 1
8 Предохранитель ВП-1-1 (0,25 А) 1
9 Руководство по эксплуатации 1
10 Программа РЕЙД-7 для компьютера - (на диске) 1
11 Сумка для переноски 1

Комплекс трассопоисковый Сталкер 75-14

Комплекс трассопоисковый Сталкер 75-14
Цена:98000руб.

 Комплекс трассопоисковый предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.  В комплект поставки трассоискателя «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14.


 Общие особенности трассопоискового комплекса:

  • Трассировка и координирование местоположения во всемирной системе координат;
  • Связь с компьютером по Bluetooth , память на 10000 измерений;
  • Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • Трассоискатель Сталкер 75-14 автоматически отображет глубины и силы тока (даже в пассивных режимах);
  • Трассоискатель осуществляет поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт)
(Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М ).
Аксессуары

Фото

Наименование

Назначение


Bluetooth GPS-приемник.

(Совместим с ПТ-04, ПТ-14)



Предназначены для определения и передачи данных географических координат в приемник  ПТ-04

(не входит в базовый комплект)


Бесконтактный датчик контроля изоляции ДКИ-П

(Совместим с ПТ-04 и ПТ-14)



Предназначен для локализация мест повреждения при промерзшем грунте и над асфальтом аналогично ДКИ-Е, но силами одного оператора.

(не входит в базовый комплект).

 бесконтактный датчик контроля изоляции ДКИ-Е.jpg

Бесконтактный датчик контроля изоляции ДКИ-Е

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для локализация мест повреждения при промерзшем грунте и над асфальтом.  Высокая скорость работы

(не входит в базовый комплект).

Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 контактный датчик контроля ДКИ-02.jpg

Контактный датчик контроля изоляции ДКИ-02

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначены для определения мест
повреждения изоляции коммуникации

(не входит в базовый комплект).

Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 Датчик контроля изоляции А-Рамка.jpg

Датчик А-Рамка (Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Предназначен для точного определения места повреждения за счет неизменного расстояния между электродами

(не входит в базовый комплект).                              Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 адаптер для датчиков.jpg

Адаптер для датчиков приемника РАПМ.3011250977

11.002

(Совместим с  ПТ-02М)



Предназначен для подключения датчиков контроля изоляции (ДКИ-П, ДКИ-02, ДКИ-Е, А-Рамка) и мини-датчика МД-01 к приёмнику ПТ-02М.

(не входит в базовый комплект).

 PNG клещи КИ-50.png

Клещи КИ-50 РАПМ.418114.003

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию, в том числе в кабель под нагрузкой

(не входит в базовый комплект).

 контакт магнитный.jpg

Контакт магнитный РЛПА.469339.001

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначен для подключения генератора к трубопроводу

(не входит в базовый комплект).

 минидатчик (1).jpg

Мини-датчик МД-01 РЛПА.411519.001 (Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для отбора жил в кабеле и поиска неисправностей в проводке.

(не входит в базовый комплект)

   Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 чехол солнцезащитный.jpg

Чехол солнцезащитный (Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Предназначен для защиты экрана приемника от солнечных бликов.

(ПТ-04 входит в базовый комплект)

(ПТ-02М не входит в базовый комплект)


Струбцина РЛПА.301532.001 (совместим с генераторами ГТ-75 и ГТ-15)

Предназначена для подключения генератора ГТ-75 к трубопроводу, кабелю и к заземляющему устройству.

(не входит в базовый комплект)

 телефоны головные.jpg

Телефоны головные РЛПА.468627.001

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для улавливания разностей звукового сигнала. (входит в базовый комплект)

 штырь заземленияРЛПА.305177.004 .jpg

Штырь заземления РЛПА.305177.004 – длина 1 м.

(совместим с генераторами ГТ-75 и ГТ-15)

Применяется для приема сигнала генератора в условиях промерзшего грунта. Применение штыря:пробивка промёрзший слой почвы.

(не входит в базовый комплект)


Аккумулятор 5H-AA2000B (Никель-металгидридный)

(Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Применяется для питания Приемника ПТ-04 и ПТ-02. (входит в базовый комплект)

 Аккумулятор АР 1.3-6.png

Аккумулятор АР 1.3-6

(Совместим с ПТ-04, ПТ-02М)



Применяется для питания Приемника ПТ-04 и ПТ-02 (входит в базовый комплект)

 красная катушка.jpg

Катушка с красным проводом 10 м РЛПА.685442.004

(совместим с генераторами ГТ-75 и ГТ-15)



Применяется для подключения генератора к коммуникации или штырю заземления

(входит в базовый комплект генератора ГТ-75)



 синяя катушка.jpg

Катушка с синим проводом 10 м  РЛПА.685442.004-01

(совместим с генераторами ГТ-75 и ГТ-15)

Применяется для подключения генератора к коммуникации или штырю заземления

(входит в базовый комплект генератора ГТ-75)



батарейный отсек.jpg

Батарейный отсек  РАПМ.436244.003

(Совместим с ПТ-04, ПТ-14  и

 ПТ-02М)



Предназначен для возможности питания от 6 элементов питания типа АА.

(входит в базовый комплект)

 зарядное устройство.jpg

Блок питания БПН-А 12-0,5 (Совместим с ПТ-04, ПТ-14 и



 ПТ-02М)



Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04.

(входит в базовый комплект)


Кабель питания 12 В РАПМ.685613.001

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначен для питание генератора от автомобильного аккумулятора

(не входит в базовый комплект).

зажим типа крокодил.jpg

Зажим типа «крокодил»

(совместим с генераторами ГТ-75 и ГТ-15)

Применяются для подключения кабеля к коммуникации

(входит в базовый комплект).


Сумка генератора «Сталкер»

(совместим с генератором ГТ-75)

Предназначена для переноски генератора ГТ-75 и аксессуаров.

(не входит в базовый комплект).

сумка с аксессуарами.jpg

Сумка для аксессуаров генератора

(совместим с генератором ГТ-15)

Предназначена для переноски аксессуаров

(входит в базовый комплект ГТ-15)

 блок питания 220-100.jpg

Блок питания БПН 220/12-100Вт РАПМ.436244.001

(совместим с генератором ГТ-75)

Предназначен для подключения и питания генераторов ГТ-75 от сети 220 В. Максимальная мощность генератора 75 Вт. Зарядка аккумуляторов.

(не входит в базовый комплект).

блок питания БПН.jpg

Блок питания БПН-13-12300 РАПМ.436244.002 (совместим с генератором ГТ-75 и ГТ-15)

Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт.

(входит в базовый комплект)

рамка передающая_.jpg

Рамка передающая РП-02 РАПМ.468151.001

(совместим с генератором ГТ-75)

Предназначена для подключения к коммуникации бесконтактным способом.

(входит в базовый комплект ГТ-75 ).

антенна передающая.jpg

Антенна передающая

(совместим с генератором ГТ-15)

Предназначена для бесконтактной передачи сигнала в коммуникацию

(входит в базовый комплект ГТ-15 ).

Учебный фильм
Документы и инструкции
Программа для работы с ПК
Приемник ПТ-14
Генератор ГТ-75
Скачать с Яндекс.Диска (документы, фотографии, инструкции, учебные фильмы)
Вес и размер

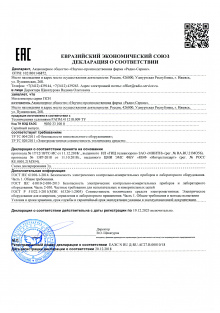

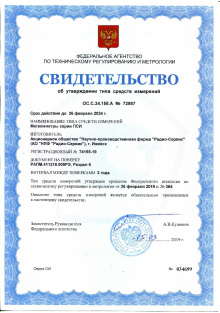

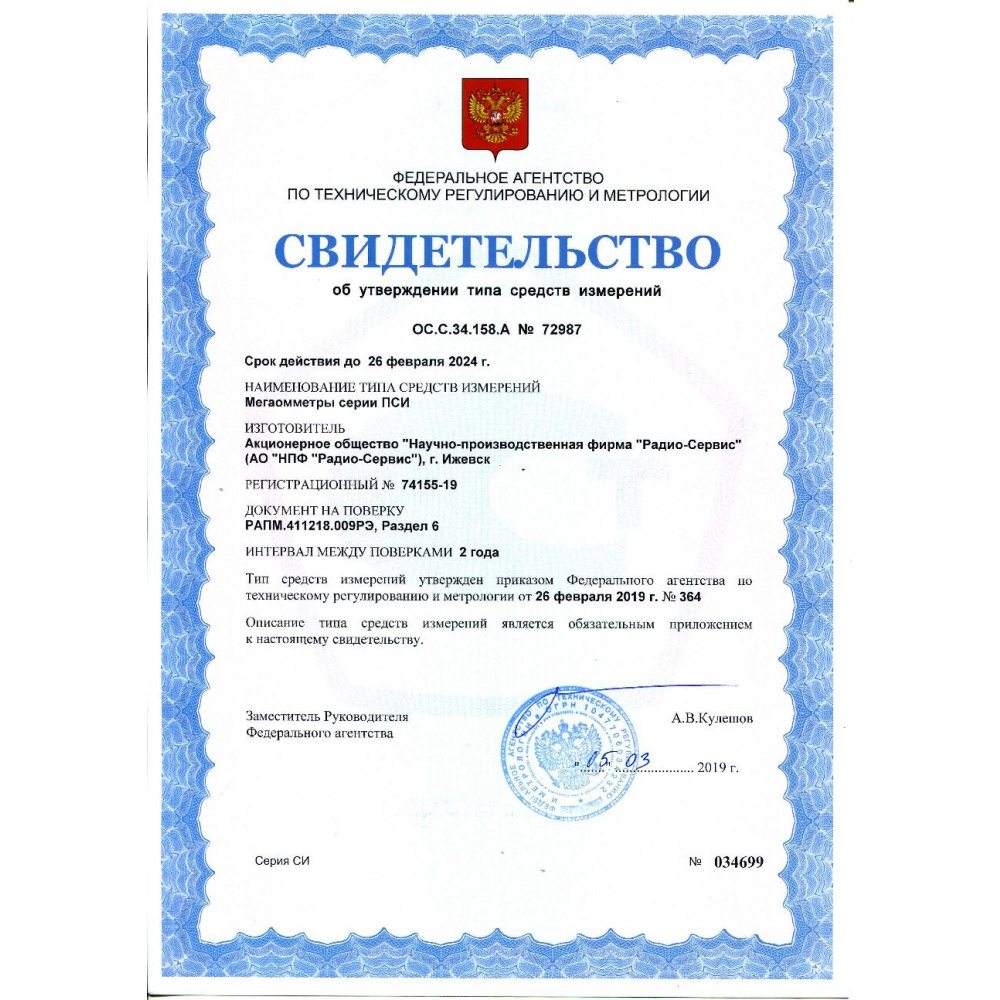

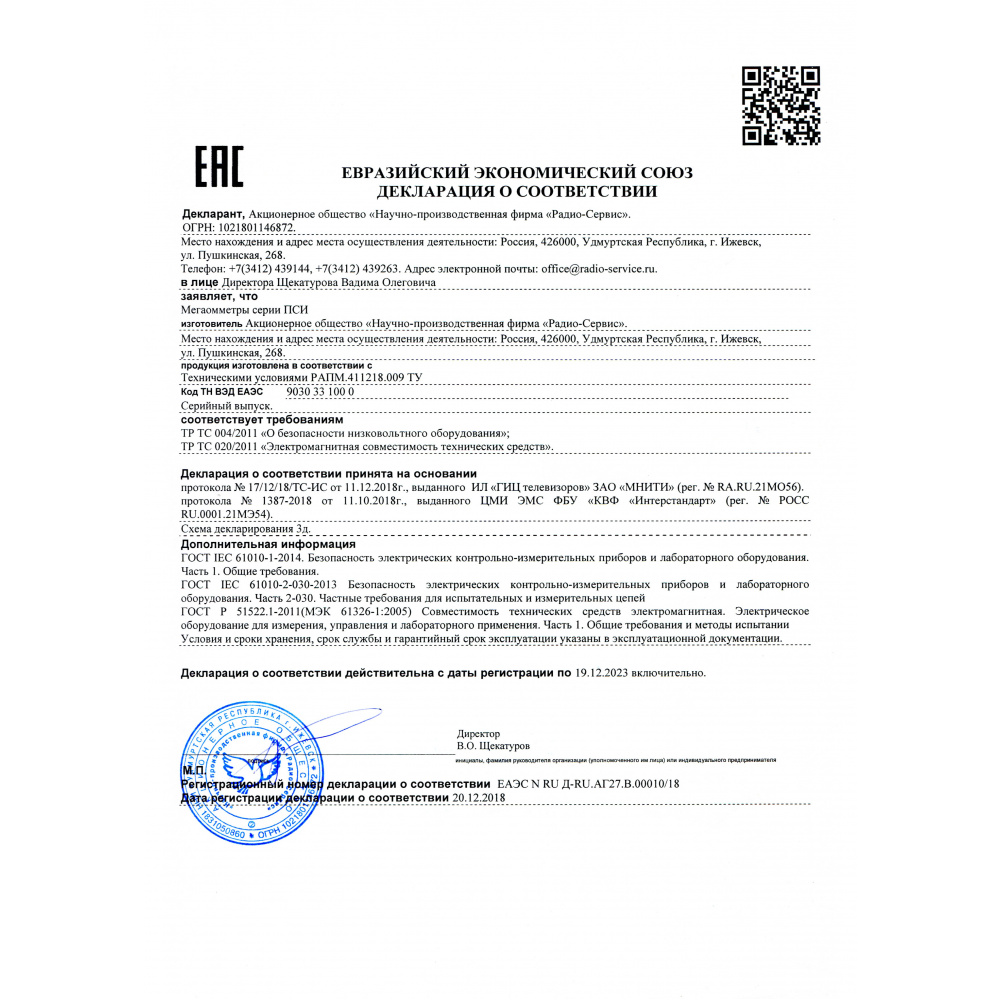

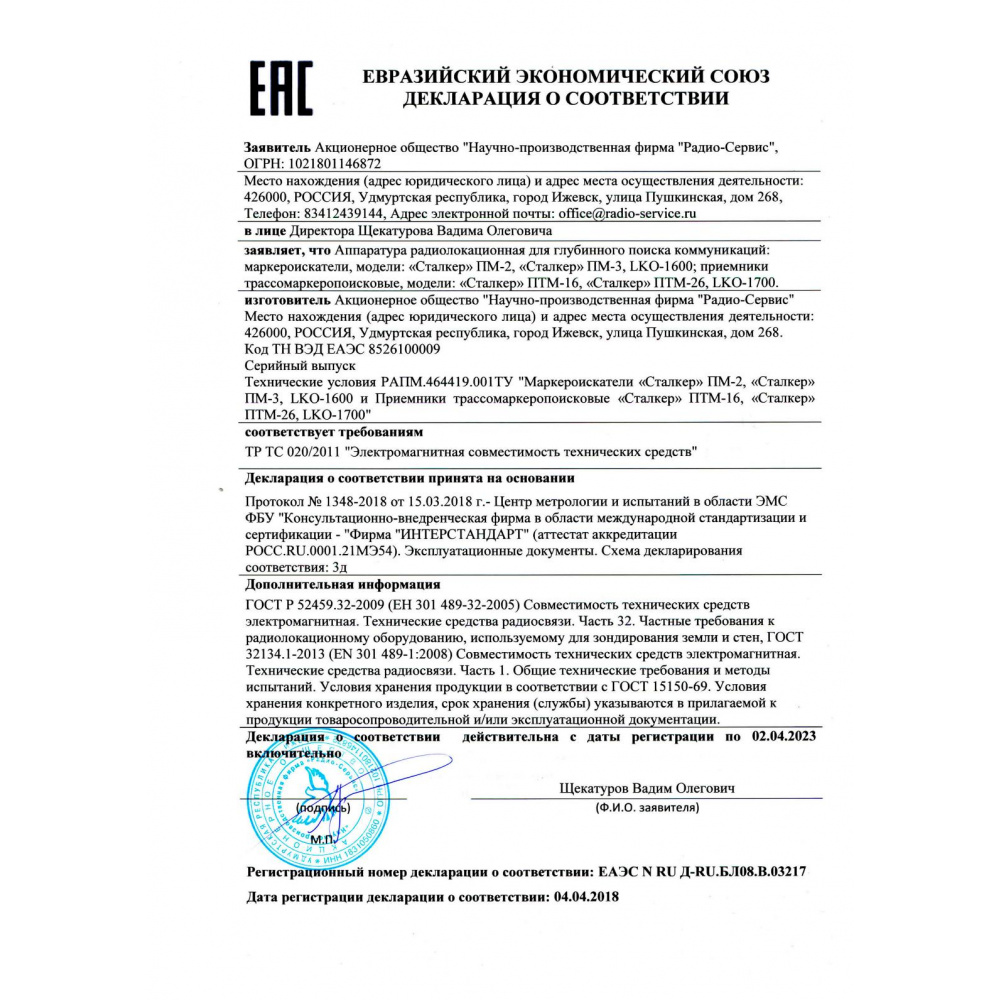

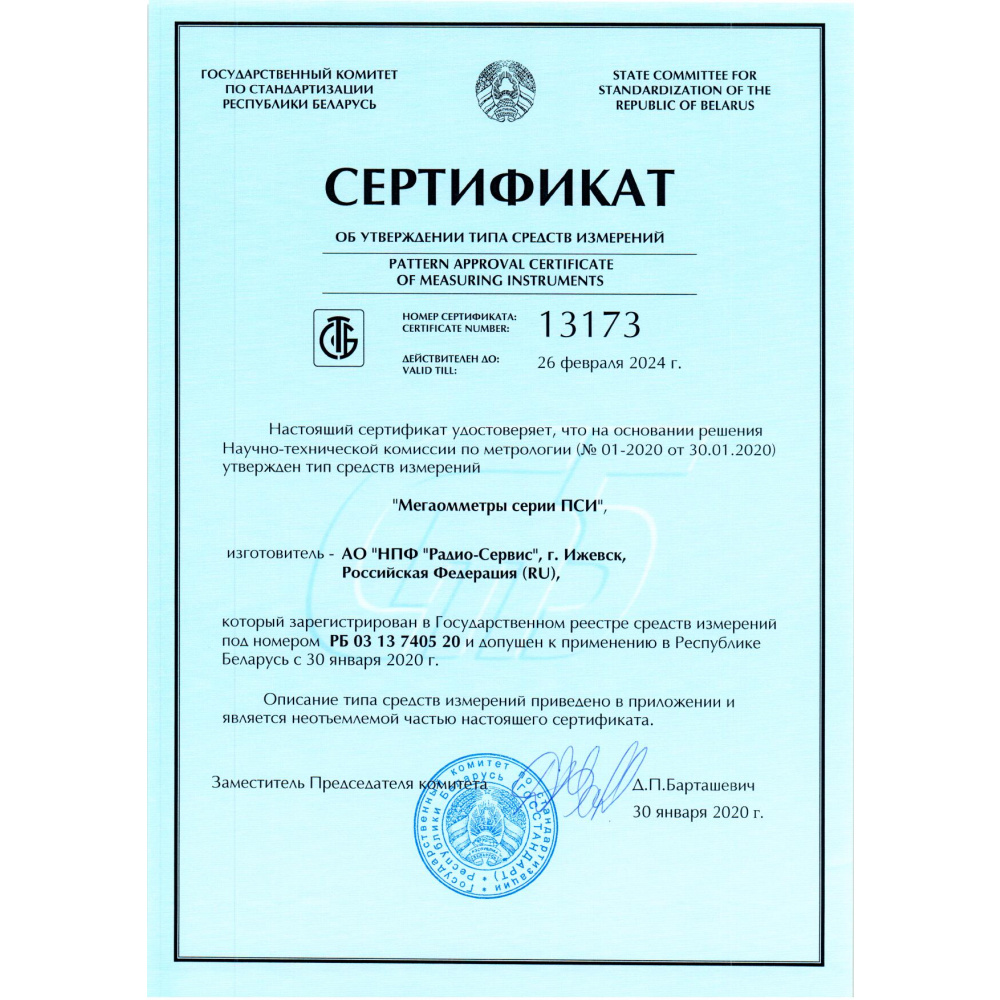

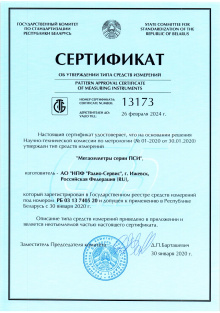

Лицензии и сертификаты


Видеоролик
Документы и инструкции
Программа для ПК
Приемник ПТ-14
Генератор ГТ-75






Сталкер "15-14"

Сталкер "15-14"
Цена:64100руб.

 Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций,  идентификация дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14.

Общие особенности трассопоискового комплекса:
  • Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
  • GPS-выноска подземных трасс с последующим наложением на карту;
  • Беспроводная связь с ПК (Bluetooth);
  • РАДИО частота (пассивная) для поиска трассы без генератора;
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
  • Поиск повреждений «фазовым», контактным и бесконтактным методами;
  • Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
  • Легкий и компактный генератор ГТ-15.

Аксессуары

Фото

Наименование

Назначение


Bluetooth GPS-приемник.

(Совместим с ПТ-04, ПТ-14)



Предназначены для определения и передачи данных географических координат в приемник  ПТ-04

(не входит в базовый комплект)


Бесконтактный датчик контроля изоляции ДКИ-П

(Совместим с ПТ-04 и ПТ-14)



Предназначен для локализация мест повреждения при промерзшем грунте и над асфальтом аналогично ДКИ-Е, но силами одного оператора.

(не входит в базовый комплект).

 бесконтактный датчик контроля изоляции ДКИ-Е.jpg

Бесконтактный датчик контроля изоляции ДКИ-Е

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для локализация мест повреждения при промерзшем грунте и над асфальтом.  Высокая скорость работы

(не входит в базовый комплект).

Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 контактный датчик контроля ДКИ-02.jpg

Контактный датчик контроля изоляции ДКИ-02

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначены для определения мест
повреждения изоляции коммуникации

(не входит в базовый комплект).

Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 Датчик контроля изоляции А-Рамка.jpg

Датчик А-Рамка (Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Предназначен для точного определения места повреждения за счет неизменного расстояния между электродами

(не входит в базовый комплект).                              Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 адаптер для датчиков.jpg

Адаптер для датчиков приемника РАПМ.3011250977

11.002

(Совместим с  ПТ-02М)



Предназначен для подключения датчиков контроля изоляции (ДКИ-П, ДКИ-02, ДКИ-Е, А-Рамка) и мини-датчика МД-01 к приёмнику ПТ-02М.

(не входит в базовый комплект).

 PNG клещи КИ-50.png

Клещи КИ-50 РАПМ.418114.003

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию, в том числе в кабель под нагрузкой

(не входит в базовый комплект).

 контакт магнитный.jpg

Контакт магнитный РЛПА.469339.001

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначен для подключения генератора к трубопроводу

(не входит в базовый комплект).

 минидатчик (1).jpg

Мини-датчик МД-01 РЛПА.411519.001 (Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для отбора жил в кабеле и поиска неисправностей в проводке.

(не входит в базовый комплект)

   Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 чехол солнцезащитный.jpg

Чехол солнцезащитный (Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Предназначен для защиты экрана приемника от солнечных бликов.

(ПТ-04 входит в базовый комплект)

(ПТ-02М не входит в базовый комплект)


Струбцина РЛПА.301532.001 (совместим с генераторами ГТ-75 и ГТ-15)

Предназначена для подключения генератора ГТ-75 к трубопроводу, кабелю и к заземляющему устройству.

(не входит в базовый комплект)

 телефоны головные.jpg

Телефоны головные РЛПА.468627.001

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для улавливания разностей звукового сигнала. (входит в базовый комплект)

 штырь заземленияРЛПА.305177.004 .jpg

Штырь заземления РЛПА.305177.004 – длина 1 м.

(совместим с генераторами ГТ-75 и ГТ-15)

Применяется для приема сигнала генератора в условиях промерзшего грунта. Применение штыря:пробивка промёрзший слой почвы.

(не входит в базовый комплект)


Аккумулятор 5H-AA2000B (Никель-металгидридный)

(Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Применяется для питания Приемника ПТ-04 и ПТ-02. (входит в базовый комплект)

 Аккумулятор АР 1.3-6.png

Аккумулятор АР 1.3-6

(Совместим с ПТ-04, ПТ-02М)



Применяется для питания Приемника ПТ-04 и ПТ-02 (входит в базовый комплект)

 красная катушка.jpg

Катушка с красным проводом 10 м РЛПА.685442.004

(совместим с генераторами ГТ-75 и ГТ-15)



Применяется для подключения генератора к коммуникации или штырю заземления

(входит в базовый комплект генератора ГТ-75)



 синяя катушка.jpg

Катушка с синим проводом 10 м  РЛПА.685442.004-01

(совместим с генераторами ГТ-75 и ГТ-15)

Применяется для подключения генератора к коммуникации или штырю заземления

(входит в базовый комплект генератора ГТ-75)



батарейный отсек.jpg

Батарейный отсек  РАПМ.436244.003

(Совместим с ПТ-04, ПТ-14  и

 ПТ-02М)



Предназначен для возможности питания от 6 элементов питания типа АА.

(входит в базовый комплект)

 зарядное устройство.jpg

Блок питания БПН-А 12-0,5 (Совместим с ПТ-04, ПТ-14 и



 ПТ-02М)



Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04.

(входит в базовый комплект)


Кабель питания 12 В РАПМ.685613.001

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначен для питание генератора от автомобильного аккумулятора

(не входит в базовый комплект).

зажим типа крокодил.jpg

Зажим типа «крокодил»

(совместим с генераторами ГТ-75 и ГТ-15)

Применяются для подключения кабеля к коммуникации

(входит в базовый комплект).


Сумка генератора «Сталкер»

(совместим с генератором ГТ-75)

Предназначена для переноски генератора ГТ-75 и аксессуаров.

(не входит в базовый комплект).

сумка с аксессуарами.jpg

Сумка для аксессуаров генератора

(совместим с генератором ГТ-15)

Предназначена для переноски аксессуаров

(входит в базовый комплект ГТ-15)

 блок питания 220-100.jpg

Блок питания БПН 220/12-100Вт РАПМ.436244.001

(совместим с генератором ГТ-75)

Предназначен для подключения и питания генераторов ГТ-75 от сети 220 В. Максимальная мощность генератора 75 Вт. Зарядка аккумуляторов.

(не входит в базовый комплект).

блок питания БПН.jpg

Блок питания БПН-13-12300 РАПМ.436244.002 (совместим с генератором ГТ-75 и ГТ-15)

Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт.

(входит в базовый комплект)

рамка передающая_.jpg

Рамка передающая РП-02 РАПМ.468151.001

(совместим с генератором ГТ-75)

Предназначена для подключения к коммуникации бесконтактным способом.

(входит в базовый комплект ГТ-75 ).

антенна передающая.jpg

Антенна передающая

(совместим с генератором ГТ-15)

Предназначена для бесконтактной передачи сигнала в коммуникацию

(входит в базовый комплект ГТ-15 ).

Учебный фильм
Документы и инструкции
Программа для работы с ПК
Приемник ПТ-14
Генератор ГТ-15
Вес и размер
Лицензии и сертификаты




Страница: 1 2 3 4 5 6 7 8 9 10 11 12 из: 12; Всего записей:59






"Автоматика-М"
ИНН 7801034100 КПП780101001
Юр.адрес г.Санкт-Петербург В.о. Большой пр. д.55
тел. 347-12-90, 349-33-22, 930-53-51
e-mail: avtomatika-m@yandex.ru, izm.pribor@avtomatika-m.spb.ru



Разработка сайта - компания «Информационные Технологии»
